在工业自动化与智能制造的浪潮中，机器视觉技术作为核心驱动力之一，正重塑着生产检测的效率与精度。而宽幅工业相机，凭借其大视野、高分辨率、高速动态成像等特性，成为了工业视觉检测领域的关键设备，广泛应用于连续材料检测、大面积尺寸测量、高速生产线监控等诸多场景，为企业提升生产效率、保障产品质量提供了坚实支撑。

一、宽幅工业相机的核心技术与分类

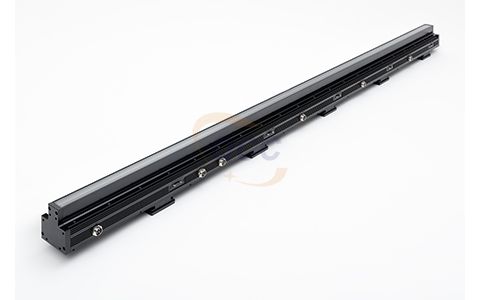

宽幅工业相机主要分为面阵与线阵两大类型，其中线阵相机因视场范围大、图像分辨率高，更常用于大面积工业检测场景。目前市场主流的宽幅线阵相机，多采用接触式图像传感器（CIS）或线阵CCD/CMOS技术，而CIS宽幅工业相机凭借其独特的技术优势，正逐渐成为行业新宠。

（一）CIS宽幅工业相机的技术原理

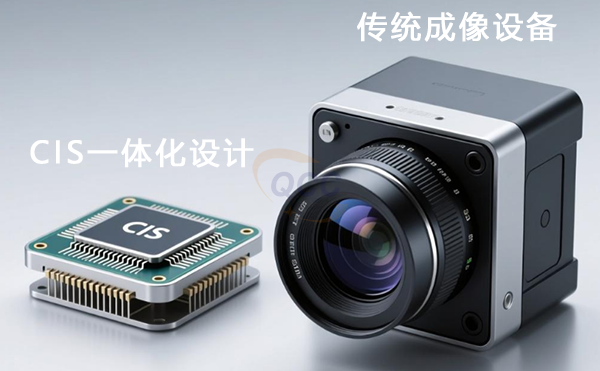

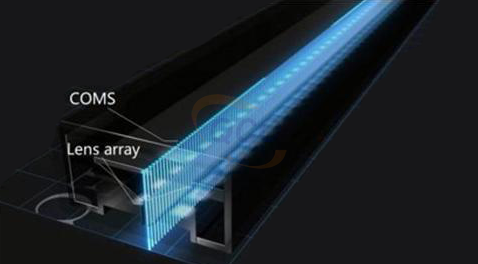

接触式图像传感器（CIS）是继线阵CCD、CMOS技术之后发展完善的新型光电成像传感器，它将柱状透镜、LED阵列光源、感光元件阵列、信号放大电路集于一体。工作时，光源发出的光线经被扫描物反射后，通过柱状透镜投射聚焦于感光元件阵列，感光元件将光信号转化为电信号并经放大电路输出，后端处理后直接形成完整影像。这种一体化设计省去了传统成像方式的光学镜头，在设备便携性、安装调试、成像质量等方面优势显着。

（二）核心技术优势

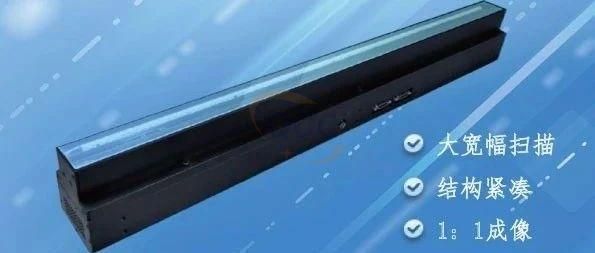

超宽幅面与定制化能力CIS宽幅工业相机的检测幅宽最大可达2300mm，还可根据客户需求定制18~1960mm的有效扫描宽度，能轻松覆盖A4/A3幅面甚至更大尺寸的检测对象，无需多台相机拼接，降低了机械设计难度与误差，也省去了复杂的图像拼接及定期调校工作。

高分辨率与高精度成像支持300DPI、600DPI、最高1200DPI的多精度模式灰度扫描，可清晰捕捉PCB板上的细微线路、焊盘，以及金属薄膜表面的微米级划痕、气泡等缺陷，检测精度能满足绝大多数工业场景的严苛要求。

高速扫描与数据传输配备标准Camera Link模式数据通信接口，搭配高性能采集卡，扫描速度可达8.26m/s，数据传输速度最高可达480MB/s，能完美匹配高速生产线的节拍需求，实现实时在线检测。

高稳定性与长寿命集成LED阵列光源，无需预热，使用寿命长；采用1:1成像技术，无传统光学透镜的像场畸变，成像质量稳定；封闭式防尘结构设计，采用质优合金材料与特殊氧化工艺，具备出色的耐磨性和抗污染能力，能适应工厂车间的严苛环境。

安装便捷与空间节省CIS相机玻璃表面到工作台的距离为0.9~29.3mm可选，对比传统CCD相机解决方案，大幅节省了安装空间，且单台即可实现宽幅扫描，安装调试简单，维护成本低。

二、宽幅工业相机的典型应用场景

宽幅工业相机凭借其独特的技术优势，在众多工业领域找到了精准的应用场景，成为提升生产效率与产品质量的关键设备。

（一）连续材料表面缺陷检测

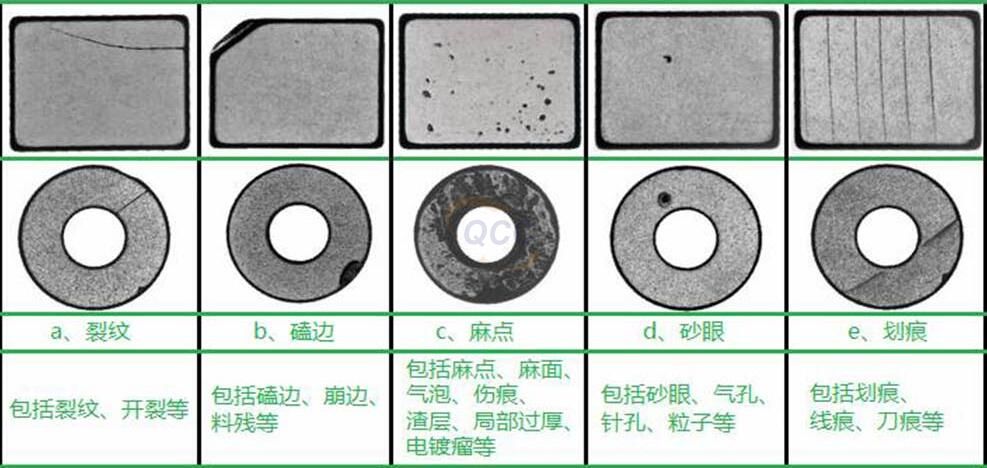

在金属、玻璃、纸张、塑料薄膜、电池膜及隔膜、布匹等连续生产行业，宽幅工业相机可实现对材料表面的实时监控，快速检测出划痕、裂纹、气泡、杂质、纹理不均等缺陷。例如在布匹检测中，CIS宽幅相机凭借超宽扫描幅度与200dpi分辨率，能轻松识别布匹纹理缺陷，替代人工检测，提升检测效率与准确性。

（二）PCB制造与质量检测

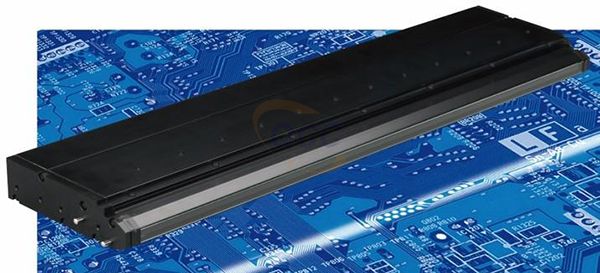

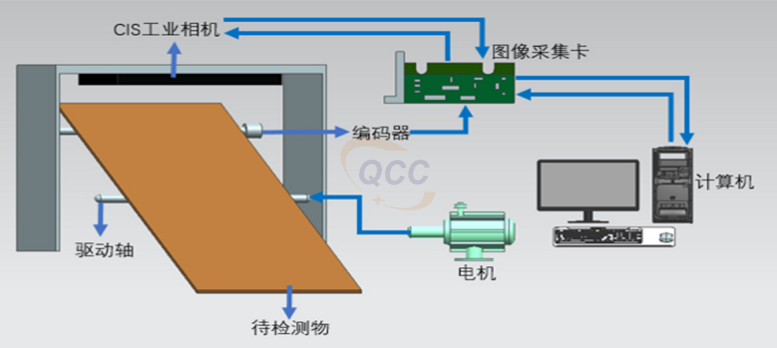

PCB宽幅相机是自动光学检测（AOI）设备的核心成像部件，可单次拍摄覆盖整个大尺寸PCB板或拼板，检测线路、焊盘、阻焊层、丝印等的缺陷，如开路、短路、线宽线距违规、少锡、多锡、元件偏移等，确保电路板的生产质量。

（三）大面积物体尺寸测量与几何公差检测

在汽车零部件、建筑板材、光伏面板等行业，宽幅工业相机可对大面积物体进行高精度尺寸测量，检测几何公差是否符合设计要求，如汽车车身的平整度、建筑板材的长宽尺寸偏差、光伏面板的电池片排列精度等。

（四）高速生产线监控与机器人引导

在高速流水线上，宽幅工业相机可对传送带上的包裹、电子元件等进行实时定位、识别，引导机械臂完成抓取、分拣等操作；还可对食品、药品等生产线进行流程监控，检测液位、颜色变化、异物混入等异常情况，保障生产过程的稳定与安全。

（五）新兴领域拓展

在3D打印质量检测中，宽幅相机结合X射线成像技术，可穿透打印层，实时检测层间结合质量、孔隙率等内部缺陷；在农业自动化领域，可用于粮食分拣，识别谷物中的杂质、霉变颗粒或破损籽粒，提升粮食分拣效率与精度。

三、宽幅工业相机的选购要点

企业在选购宽幅工业相机时，需结合自身的应用场景与需求，综合考虑以下几个关键因素：

（一）幅宽与分辨率

根据检测对象的尺寸选择合适的幅宽，确保单次扫描即可覆盖检测区域；同时根据检测精度要求选择对应分辨率，如PCB检测通常需要更高的分辨率，而普通布匹检测可选择适中分辨率。

（二）扫描速度与数据传输接口

对于高速生产线，需选择扫描速度快、数据传输接口（如Camera Link）带宽高的相机，确保实时检测不卡顿。

（三）环境适应性

考虑工厂车间的温度、湿度、粉尘、振动等环境因素，选择具备封闭式防尘结构、抗干扰能力强的相机，保障设备稳定运行。

（四）定制化能力与售后服务

选择支持定制化幅宽、工作距离等参数的厂家，以匹配特殊检测需求；同时关注厂家的售后服务能力，包括安装调试指导、设备维修、技术支持等。

四、宽幅工业相机的发展趋势

随着工业4.0的深入推进，宽幅工业相机也在不断发展升级，呈现出以下几个趋势：

（一）智能化与AI融合

未来宽幅工业相机将集成更多AI算法，实现自动缺陷识别、分类、决策等功能，减少后端数据处理压力，提升检测的智能化水平。

（二）更高性能与小型化

在保持宽幅面的同时，进一步提升分辨率与扫描速度，同时优化设备结构，实现更小体积与更轻重量，适应更多紧凑空间的安装需求^。

（三）多技术融合

与光谱分析、X射线成像、3D视觉等技术融合，拓展检测维度，实现更全面、更深入的检测，如在农业领域结合光谱分析技术区分不同品质的谷物。

宽幅工业相机作为工业视觉检测的核心设备，正凭借其超宽幅面、高分辨率、高速扫描、稳定可靠等优势，在工业自动化与智能制造领域发挥着越来越重要的作用。从连续材料检测到PCB制造，从汽车零部件测量到3D打印质量监控，宽幅工业相机正帮助众多企业提升生产效率、保障产品质量，推动工业生产向更智能、更高效的方向迈进。随着技术的不断进步，宽幅工业相机的应用场景还将持续拓展，为工业发展注入源源不断的动力。
