一、 仟尺相机 QC418 相机简述
QC418 相机是 1:1 图像数据采集和图像输出的设备，主要由线阵传感器和专业图像采集卡组成。相机基于 windows 操作系统运行，通过千兆网线连接，将采集的图像数据传输到计算机，计算机能够对采集的数据进行实时处理和储存。相机按 1:1 物像比还原实物影像，图像精准、清晰，连续输出图像数据，扫描速度快，图像质量好，运行稳定可靠。
仟尺相机 QC418 相机特点：
150dpi 图像分辨率，黑白图像，1:1 物像比，图像均匀、无畸变；
内置镜头，大焦距大景深；
内置光源光源；
结构简单紧凑，金属外壳稳定性高，适宜任何环境下使用；
USB2.0 接口传输数据，性价比高。
二、仟尺相机 QC418 相机特性
2.1 规格参数（表一）
| 名 称 | 规 格 | 说 明 |
| 线阵传感器 | GM593-H176A3W3 X 3 | 3支CIS品字拼接，见page7 |
| 图像采集卡 | GC391UC4 | |
| 像元深度 | 8 bit | |
| 光 源 | White LED阵列 | 内置，白光LED阵列光源 |
| 幅 宽 | 925 mm | |
| 图像解析度* 1 ) | 150 dpi | |
| 像素间距 | 0.1692mm | |
| 触发信号 | 内触发、外触发 | |
| 外触发模式 | 行触发 | |
| 最大行频 | < 2.5 kHz | |
| 行频控制 | 编码比（外触发） | 行触发 |
| 工作速度* 2 ) | 150 mm/sec | |
| 工作距离 | 3.2mm | |
| 焦点深度 | ±0.5mm | |
| 数据接口 | USB2.0 | Type B |
| 编码器接口 | +5V_GND_A相_B相 | |
| 编码比*3 ) | 138 | 设置范围1 - 216 |
| 适配电源 | DC24.0V—2.0A | |
| 工作环境 | 温度: -5℃ ~+50℃ 湿度: 20% ~90%RH | |
| 存储环境 | 温度: -30℃ ~+70℃ 湿度: 20% ~95% |
注1)：相机具有 1:1 物像特性，图像解析度就是传感器的分辨率；
注2)：被扫描工件相对相机的速度；
注3): 编码比的计算方法：编码器解析度 = N (p/c)，旋转一圈移动的距离 = L(mm)，像素精度 = 0.0846mm
编码比 = 0.0846×4N÷L，取整数即可。
2.2 仟尺相机QC418 相机传感器结构

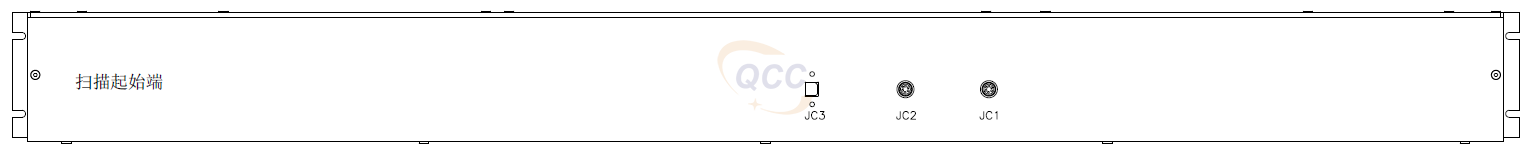

2.3 仟尺相机QC418 相机电气连接安装示意
2.4 仟尺相机QC418 相机接口说明（表二）
| 序号 | 名 称 | 航空头序号 | 引线 | 定 义 | 说 明 | 输入/输出参数 | 备 注 |
| JC1 | 电源/IO接口 | 1 | 红色 | VCC | 电源输入 | 24.0V 电源输入 | |
| 2 | 黑色 | GND | 电源地（0V） | 4 芯工业圆形连接器 | |||
| 3 | 绿色 | Input | 触发信号输入 | ||||
| 4 | 黄色 | Output | 控制信号输出 | ||||
| JC2 | 编码器接口 | 1 | 红色 | VCC1 | 电源输出 | ||
| 2 | 黑色 | GND | 电源/信号 地(0V) | ||||
| 3 | 绿色 | A | A 相 | 支持 5.0V 电源输出 | 6 芯工业圆形连接器 | ||
| 4 | 白色 | B | B 相 | ||||
| 5 | 黄色 | Z | Z 相 | ||||
| 6 | 棕色 | NC | |||||
| 屏蔽 | GND | COMMON | |||||
| JC3 | USB2.0 | Type B | 带锁定螺丝结构 | ||||
注意：
1、JC1 电源/IO 接口连接线长度 2.0 米，编码器连接线长度 1.5m；
2、USB2.0 连接线采用工业级线材，用户自配。

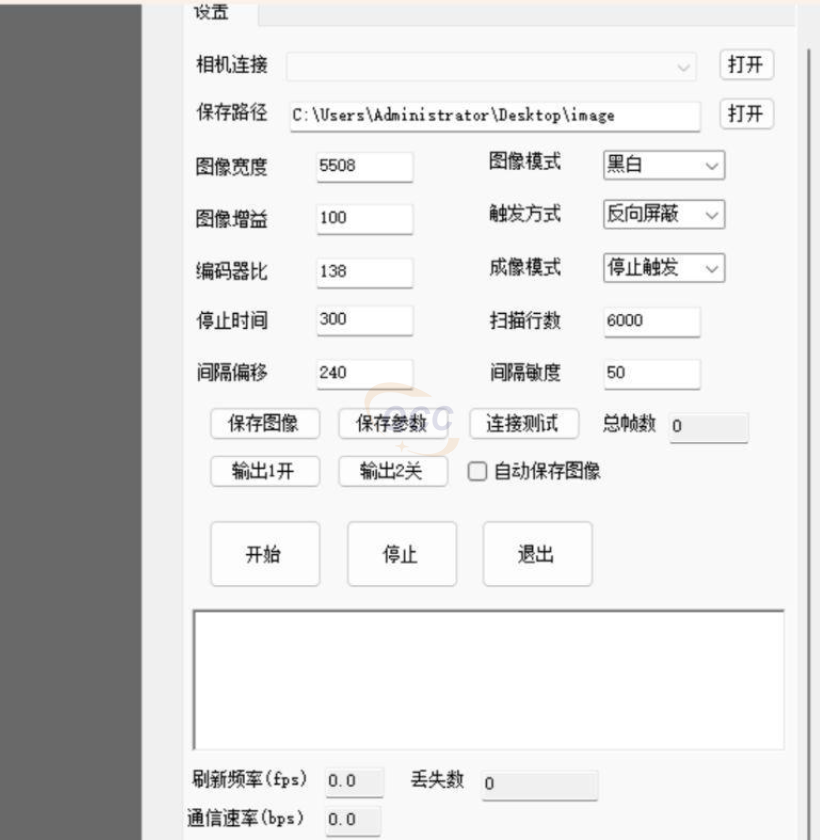

三、 仟尺相机QC418 相机APP 参数配置
四、仟尺相机QC418 相机运行要求
4.1 PC 机软件配置要求
为了确保相机设备的运行效率和稳定性，上位机（PC 机）选型要求如下：
Intel Core i3 4.0GHz 及以上 CPU；
8GB DDR3 及以上内存；
硬盘根据图像存储需求而定，一般推荐 500GB 及以上硬盘空间。
4.2 系统供电配置要求
AC-DC 或 DC-DC 电源给相机供电，要求 DC +24V—2A 的稳定供电。
为了增强系统运行的可靠性和稳定性，请提供单独的电源模块给相机供电，避免电机启动瞬间或运行过程中的干扰。
4.3 外触发配置要求
旋转式编码器或 PLC 控制器等外触发信号发生器，信号需满足如下要求：
方波或脉冲电压 TTL 5V 单端信号；
占空比在 50±20%范围内；
信号频率≤ 10kHz；
信号中没有会引起误触发的毛刺干扰信号；
需尽量降低或避免上过冲和下过冲；
信号边沿要求单调，没有回沟或台阶。

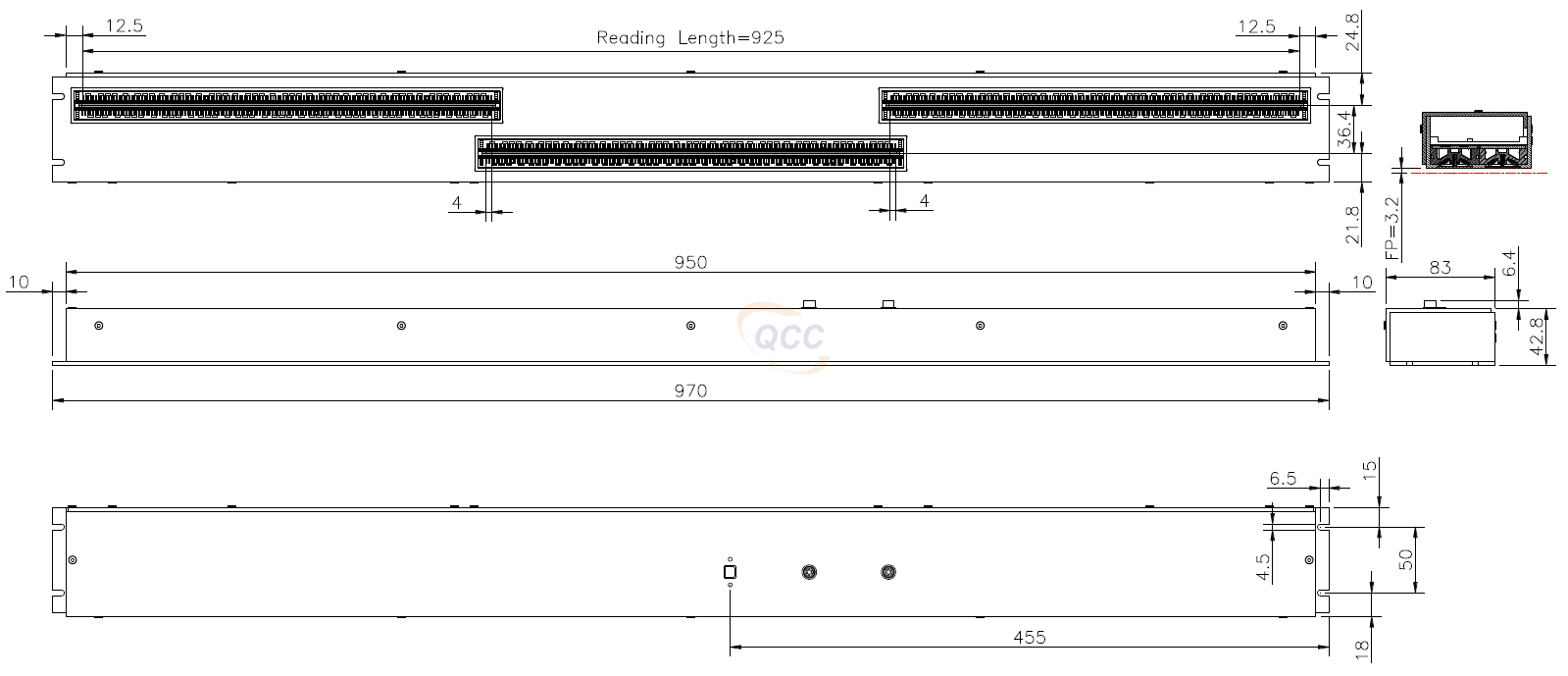

五、 仟尺相机 QC418 相机尺寸图（Unit：mm）
