一、 仟尺相机QC403相机简述
QC403相机是1:1图像数据采集和图像输出的设备，主要由线阵传感器和专业图像采集卡组成。相机基于windows操作系统运行，通过USB2.0连接，将采集的图像数据传输到计算机，计算机能够对采集的数据进行实时处理和储存。相机按1:1物像比还原实物影像，图像精准、清晰，连续输出图像数据，扫描速度快，图像质量好，运行稳定可靠。
仟尺相机QC403相机特点：
可选择600dpi和1200dpi图像分辨率，1:1物像比，图像均匀、无畸变；
内置镜头，大焦距大景深；
内置光源白光源；
结构简单紧凑，金属外壳稳定性高，适宜任何环境下使用；
USB2.0接口传输数据，性价比高。
二、仟尺相机QC403 相机特性
2.1 规格参数（表一）
| 名 称 | 规 格 | 说 明 | |
| 线阵传感器 | GM570-H165A5W9 | ||
| 图像采集卡 | GC391UC4 | ||
| 像元深度 | 8bit | ||
| 内置光源 | 白光 LED阵列 | ||
| 幅 宽 | 165mm | ||
| 图像解析度* 1 ) | 600dpi | 1200dpi | |
| 像素间距 | 42.3um | 21.15um | |
| 触发信号 | 外触发 | 自带编码器行触发 | |
| 外触发模式 | 编码器触发 | 编码器参数：4096p/c | |
| 最大行频 | < 2.5 kHz | ||
| 行频控制 | 编码比 | 外触发 | |
| 工作速度* 2 ) | 76.2 mm/sec | 50.8 mm/sec | |
| 工作距离 | 0.3mm | ||
| 焦点深度 | ±0.5mm | ||
| 数据接口 | USB2.0 | Type B | |
| I/O接口 | 1路输入，支持帧信号输入 | 3.3V—24V 单端信号 | |
| 1路输出，NPN集电极开路 | |||
| 编码器接口 | +5V_GND_A相_B相 | 内置接口 | |
| 编码比*3 ) | 0 - 216 | ||
| 适配电源 | DC24.0V | ||
| 工作环境 | 温度: -5℃ ~+50℃ 湿度: 20% ~90% (40℃) | ||
| 存储环境 | 温度: -30℃ ~+70℃ 湿度: 20% ~95% (40℃) | ||
注1)：相机具有 1:1 物像特性，图像解析度就是传感器的分辨率；
注2)：被扫描工件相对相机的速度；
注3): 编码比的计算方法：编码器解析度 = N (p/c)，旋转一圈移动的距离 = L(mm)，像素间距 = 0.0423mm
编码比 = 0.0423×4N÷L，取整数即可。
2.1 仟尺相机QC403相机结构规格

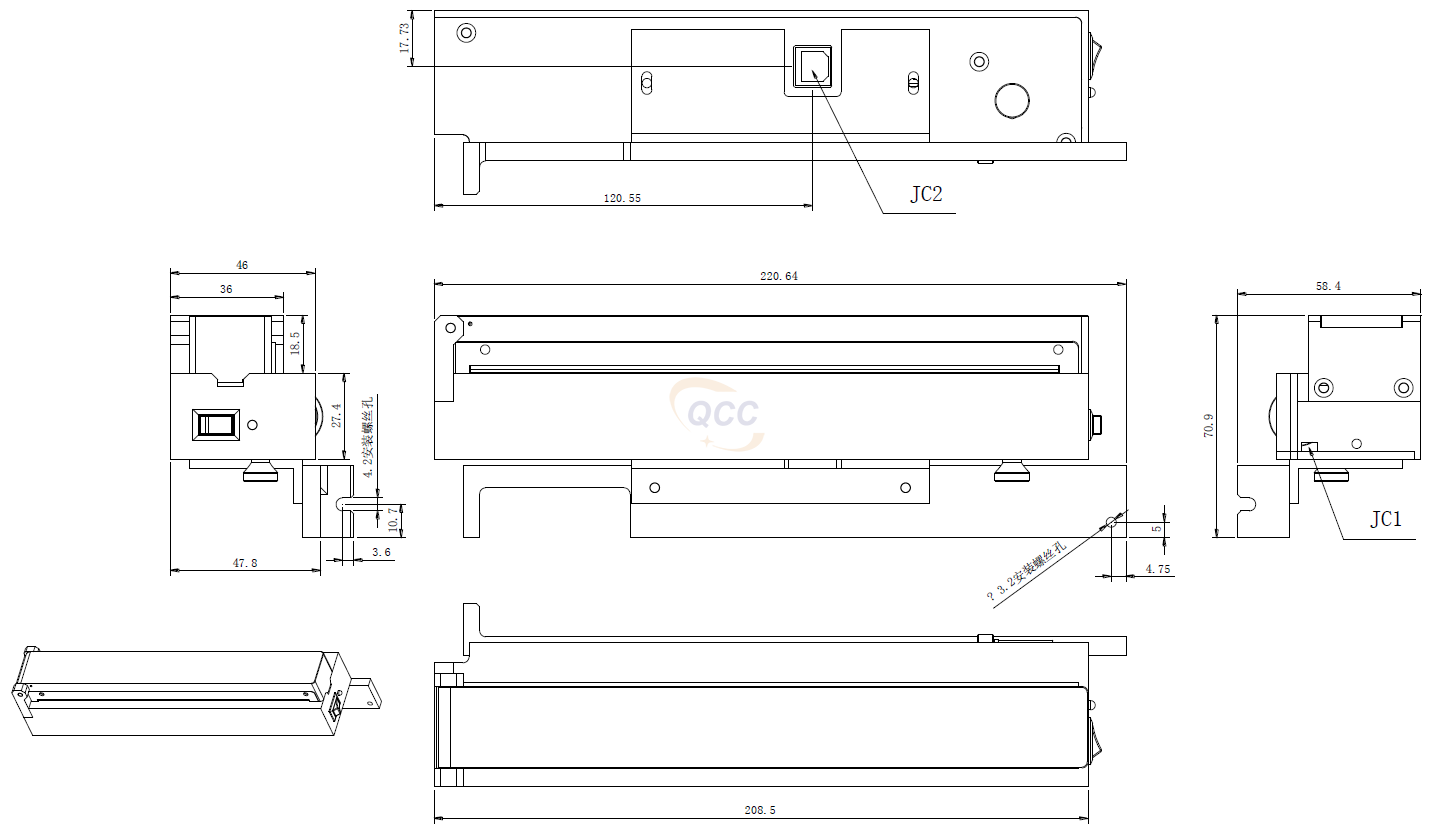

QC403-CL6NX 结构尺寸图(Unit: mm)
2.3. 仟尺相机QC403相机接口说明（表二）
| 序号 | 名称 | 引脚 | 定义 | 说 明 | 隔离 | 输入/输出参数 |
| JC1 | 电源/IO接口 | 1 | VCC | 电源输入 | 24.0V 电源输入 | |
| 2 | GND | 电源/信号 地 | ||||
| 3 | IO1 | 外触发信号输入 | 非隔离 | 3.3V—24.0 信号输入 | ||
| 4 | IO2 | 控制信号输出 | NPN 集电极开路 | |||
| JC2 | Type B | USB2.0 | ||||
三、 仟尺相机QC403相机运行要求
3.1. PC机软件配置要求
为了确保相机设备的运行效率和稳定性，上位机（PC机）选型要求如下：
Intel Core i3 4.0GHz及以上CPU；
8GB DDR3及以上内存；
硬盘根据图像存储需求而定，一般推荐500GB及以上硬盘空间。
3.2. 系统供电配置要求
AC-DC或DC-DC电源给相机供电，要求DC +24V—2A的稳定供电。
为了增强系统运行的可靠性和稳定性，请提供单独的电源模块给相机供电，避免电机启动瞬间或运行过程中的干扰。
3.3. 外触发配置要求
旋转式编码器或PLC控制器等外触发信号发生器，要求能适用+5V供电，提供电压型单端输出信号，并且信号需满足如下要求：
方波或脉冲电压TTL 5V单端信号；
占空比在50±20%范围内；
信号频率≤ 10kHz；
信号中没有会引起误触发的毛刺干扰信号；
需尽量降低或避免上过冲和下过冲；
信号边沿要求单调，没有回沟或台阶。
