一、仟尺相机QC510 相机简述
QC510A相机是图像数据采集和图像输出的设备，主要由线阵传感器和专业图像采集卡组成。相机基于windows操作系统运行，通过千兆网线连接，将采集的图像数据传输到计算机，计算机能够对采集的数据进行实时处理和储存。相机按1:1物像比还原实物影像，图像精准、清晰，连续输出图像数据，响应快，图像质量好，运行稳定可靠。
仟尺相机QC510 特点：
300dpi图像分辨率，黑白图像，1:1物像比，图像均匀、无畸变；
内置镜头，物距10mm，景深±0.6mm；
内置光源白光源，自由选择；
结构简单紧凑，金属外壳稳定性高，适宜任何环境下使用；
千兆网口传输数据，性价比高。
二、仟尺相机QC510相机特性
2.1 规格参数（表一）
| 名 称 | 规 格 | 说 明 |
| 线阵传感器 | GM624-H60R970WS9L12D10 | 9路模拟信号输出 |
| 图像采集卡 | GC393GE18 | -V2.1 |
| 固 件 | QC5104 | |
| 像元深度 | 8bit | |
| 光 源 | White LED阵列 | 内置 |
| 图像模式 | Mono | |
| 幅 宽 | 970mm | |
| 图像解析度 | 300dpi | |
| 像元间距 | 84.6um | 3888像元 |
| 触发信号 | 外部信号触发 | |
| 触发模式 | 帧触发 | 光电信号 |
| 行触发 | 编码器 | |
| 最大行频 | 10.0 k | |
| 行频控制 | 软件设置 | |
| 工作距离 | 10mm | |
| 焦点深度 | ±0.6mm | |
| 数据接口 | 1G网口 | |
| I/O接口 | 1路输入，支持帧信号输入 | 3.3V-24V单端信号 |
| 1路输出，NPN集电极开路 | ||
| 编码器接口 | +5V_GND_A相_B相 | |
| 适配电源 | DC24.0V—2.0A | |
| 工作环境 | 温度: -5℃ ~+50℃ 湿度: 20% ~90% RH | |
| 存储环境 | 温度: -30℃ ~+70℃ 湿度: 20% ~95% RH |

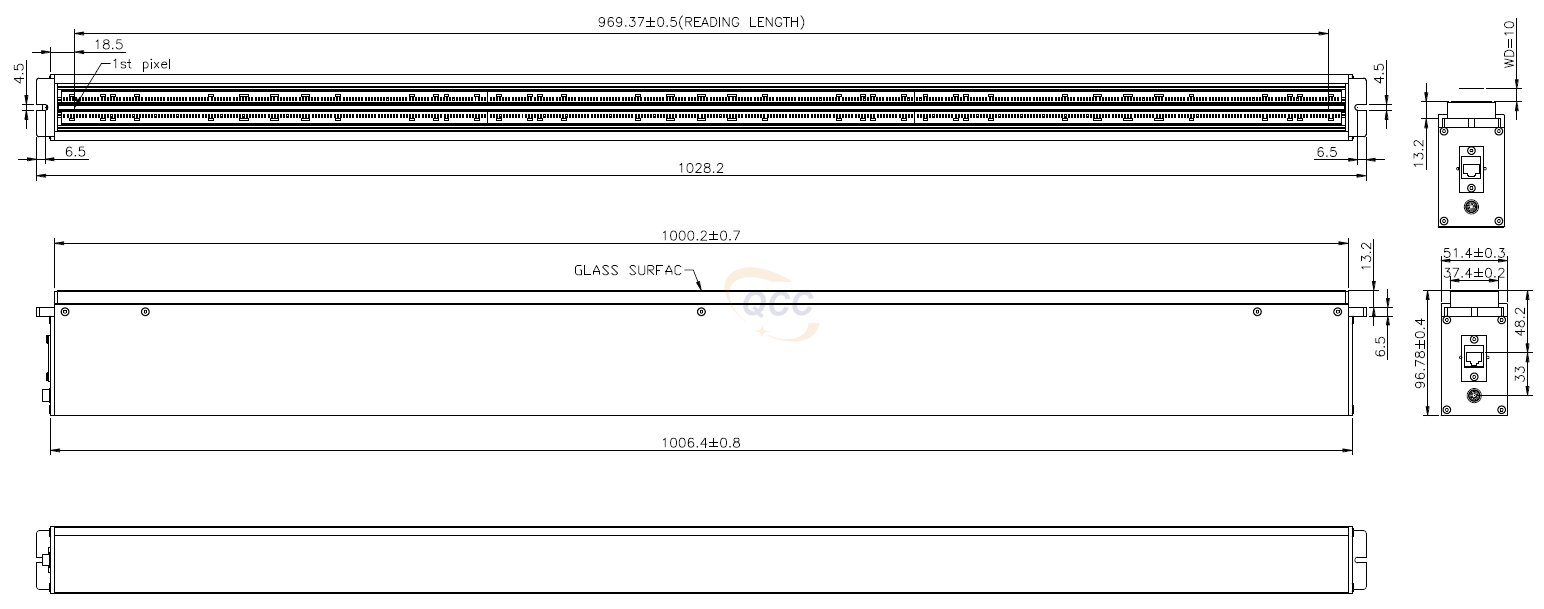

2.2 相机尺寸图（Unit: mm）
2.3 相机接口说明（表二）
| 序号 | 名称 | 航空头 | 引线 | 定义 | 说 明 | 输入/输出参数 | 备注 |
| JC1 | 电源接口 | 1 | 红色 | VCC | 电源输入 | 24.0V电源输入 | 6针航空连接器 |
| 2 | 黑色 | GND | 电源/信号 地 | ||||
| 编码器接口 | 3 | 绿色 | A | A相 | 支持3.3V—24.0V单端电压、PNP、NPN信号输入 | ||
| 4 | 白色 | B | B相 | ||||
| I/O接口 | 5 | 黄色 | IO1 | 外触发信号输入 | 3.3V—5.0V信号输入 | ||
| 6 | 棕色 | IO2 | 控制信号输出 | ||||
| 屏蔽 | COMMON | 屏蔽接地保护 | |||||
| JC2 | 网络接口 | RJ45 | 工业网口 | ||||
三、仟尺相机QC510运行要求
3.1 PC机软件配置要求
为了确保相机设备的运行效率和稳定性，上位机（PC机）选型要求如下：
Intel Core i3 4.0GHz及以上CPU；
8GB DDR3及以上内存；
硬盘根据图像存储需求而定，一般推荐500GB及以上硬盘空间。
3.2 系统供电配置要求
AC-DC或DC-DC电源给相机供电，要求DC +24V—2A的稳定供电。
为了增强系统运行的可靠性和稳定性，请提供单独的电源模块给相机供电，避免电机启动瞬间或运行过程中的干扰。
3.3 外触发配置要求
旋转式编码器或PLC控制器等外触发信号发生器，提供电压型单端输出信号，并且信号需满足如下要求：
方波或脉冲电压TTL 5V单端信号；
占空比在50±20%范围内；
信号频率≤ 10kHz；
信号中没有会引起误触发的毛刺干扰信号；
需尽量降低或避免上过冲和下过冲；
信号边沿要求单调，没有回沟或台阶。
