一、仟尺相机QC507A 相机简述

仟尺相机QC507A 相机是 1:1 图像数据采集和图像输出的设备，主要由线阵传感器和专业图像采集卡组成。相机基于 windows 操作系统运行，通过千兆网线连接，将采集的图像数据传输到计算机，计算机能够对采集的数据进行实时处理和储存。相机按 1:1 物像比还原实物影像，图像精准、清晰，连续输出图像数据，扫描速度快，图像质量好，运行稳定可靠。

仟尺相机QC507A 主要用于印刷定位。

仟尺相机QC507A 相机特点：

300dpi 图像分辨率，黑白图像，1:1 物像比，图像均匀、无畸变；

内置镜头，大焦距大景深；

内置光源 RGB 三色光源，自由选择；

结构简单紧凑，金属外壳稳定性高，适宜任何环境下使用；

千兆网口传输数据，性价比高。

二、仟尺相机QC507A 相机特性

2.1 规格参数（表一）

注1)：相机具有 1:1 物像特性，图像解析度就是传感器的分辨率注2)：被扫描工件相对相机的速度

注3)：编码比的计算方法：编码器解析度 = N (p/c)，旋转一圈移动的距离 = L(mm)，像素精度 = 0.0846mm,编码比 = 0.0846×4N÷L，取整数即可。

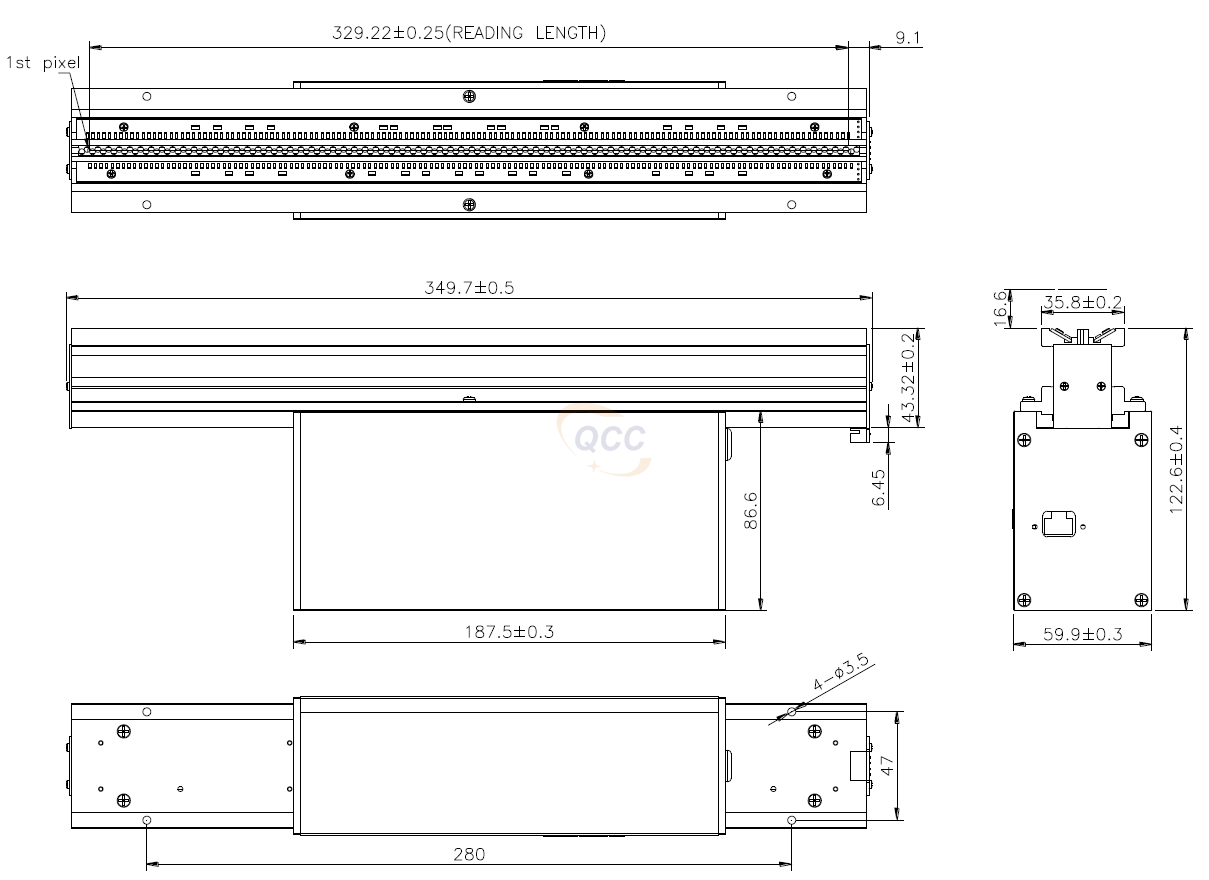

2.2 QC507A相机尺寸图（Unit: mm）

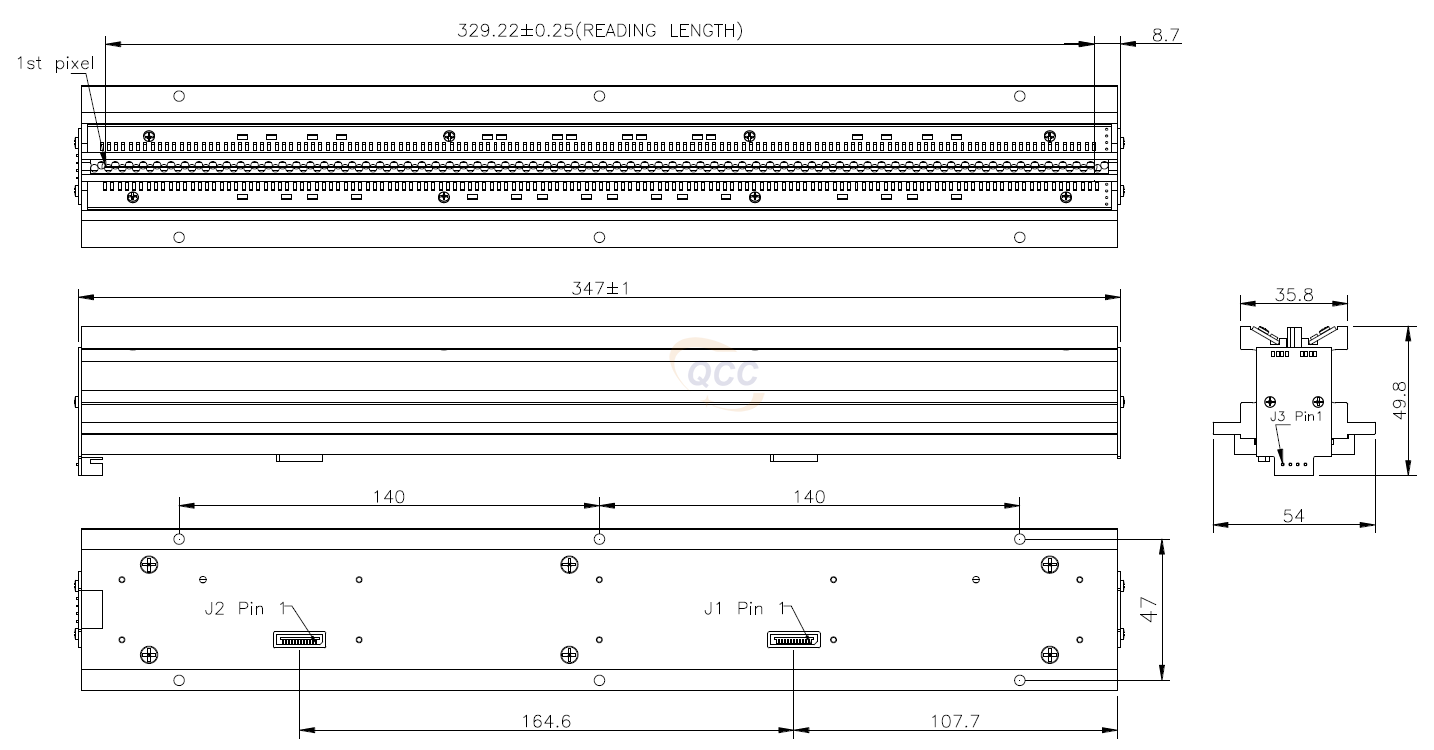

2.3 QC507A相机线阵传感器尺寸图（Unit: mm）

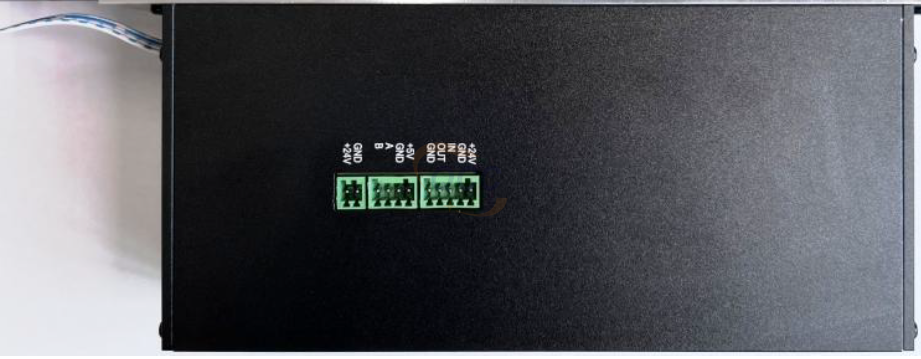

2.4 QC507A相机接口说明（表二）

三、 相机运行要求

3.1 PC 机软件配置要求

为了确保相机设备的运行效率和稳定性，上位机（PC 机）选型要求如下：

Intel Core i3 4.0GHz 及以上 CPU；

8GB DDR3 及以上内存；

硬盘根据图像存储需求而定，一般推荐 500GB 及以上硬盘空间。

3.2 系统供电配置要求

AC-DC 或 DC-DC 电源给相机供电，要求 DC +24V—2A 的稳定供电。

为了增强系统运行的可靠性和稳定性，请提供单独的电源模块给相机供电，避免电机启动瞬间或运行过程中的干扰。

3.3 外触发配置要求

旋转式编码器或 PLC 控制器等外触发信号发生器，提供电压型单端输出信号，并且信号需满足如下要求：

方波或脉冲电压 TTL 5V 单端信号；

占空比在 50±20%范围内；

信号频率≤ 10kHz；

信号中没有会引起误触发的毛刺干扰信号；

需尽量降低或避免上过冲和下过冲；

信号边沿要求单调，没有回沟或台阶。
