一、 仟尺相机QC501 相机简述

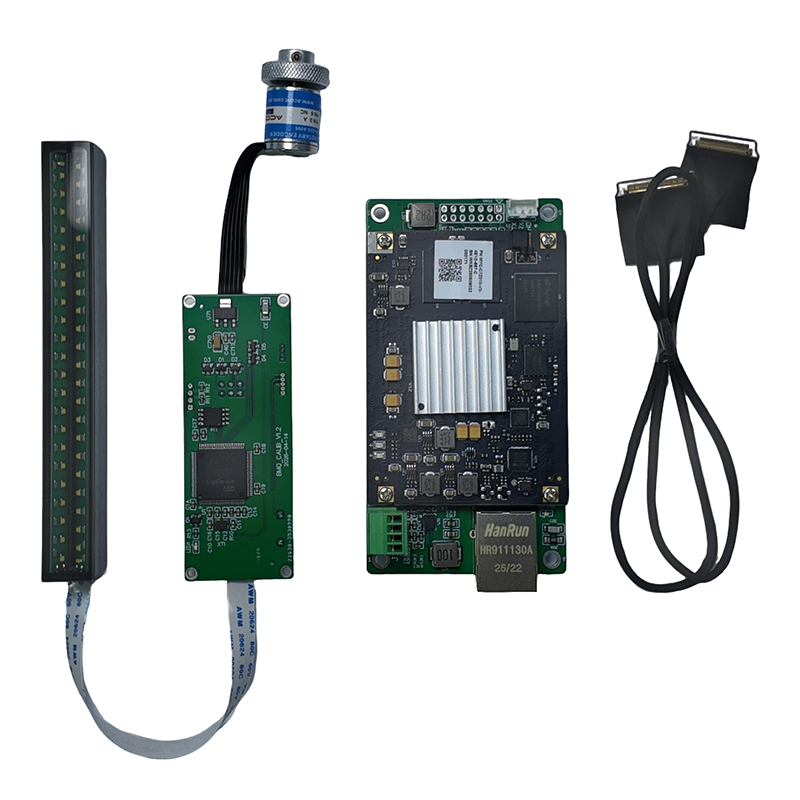

QC501相机是图像数据采集和图像输出的设备，主要由线阵传感器和专业图像采集卡组成。相机基于windows操作系统运行，通过Gige网口连接，将采集的图像数据传输到计算机，计算机能够对采集的数据进行实时处理和储存。相机按1:1物像比还原实物影像，图像精准、清晰，连续输出图像数据，即时响应，图像质量好，运行稳定可靠。
QC501应用于工业打印机标签检测。
仟尺相机QC501特点：
1200dpi图像分辨率，1:1物像比，图像均匀、无畸变；
内置镜头，物距0mm，景深±0.3mm；
内置光源白光源；
结构简单紧凑，金属支架稳定性高，适宜任何环境下使用；
1G网口传输数据，性价比高。
二、 仟尺相机QC501 相机特性
2.1 规格参数（表一）
| 名 称 | 规 格 | 说 明 |
| 线阵传感器 | H80R110WS6L12ES | |
| 图像采集卡 | GC391GE18 | |
| 像元深度 | 8bit | |
| 内置光源 | 白光 LED阵列 | |
| 幅 宽 | 109mm | |
| 图像解析 | 1200dpi | |
| 像素间距 | 21.15um | |
| 触发信号 | 外触发 | 自带编码器行触发 |
| 外触发模式 | 编码器触发 | 编码器参数：4096p/c |
| 行频 | < 5 kHz | |
| 行频控制 | 编码比 | 外触发 |
| 工作距离 | 0.3mm | |
| 焦点深度 | ±0.3mm | |
| 数据接口 | 1G 网口 | RJ45 |
| I/O接口 | 1路输入，支持帧信号输入 | 3.3V—24V单端信号 |
| 1路输出，NPN集电极开路 | ||
| 编码器接口 | +5V_GND_A相_B相_Z相 | 内置 |
| 适配电源 | DC24.0V——1.0A | 打印机电源 |
| 工作环境 | 温度: -5℃ ~+50℃ 湿度: 20% ~90% (40℃) | |
| 存储环境 | 温度: -30℃ ~+70℃ 湿度: 20% ~95% (40℃) |
2.2 结构规格

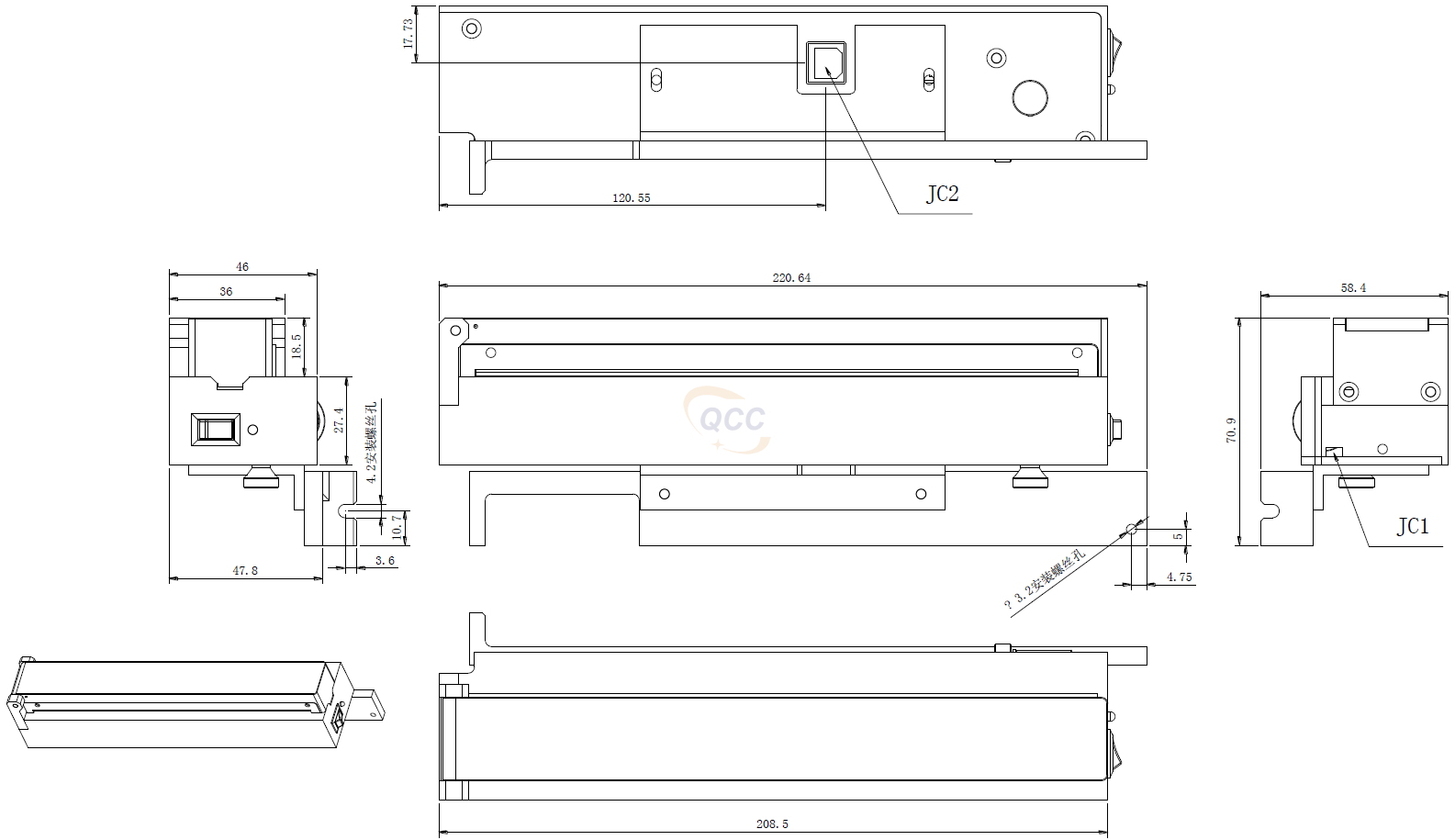

QC501-CL6NX结构尺寸图(Unit: mm)

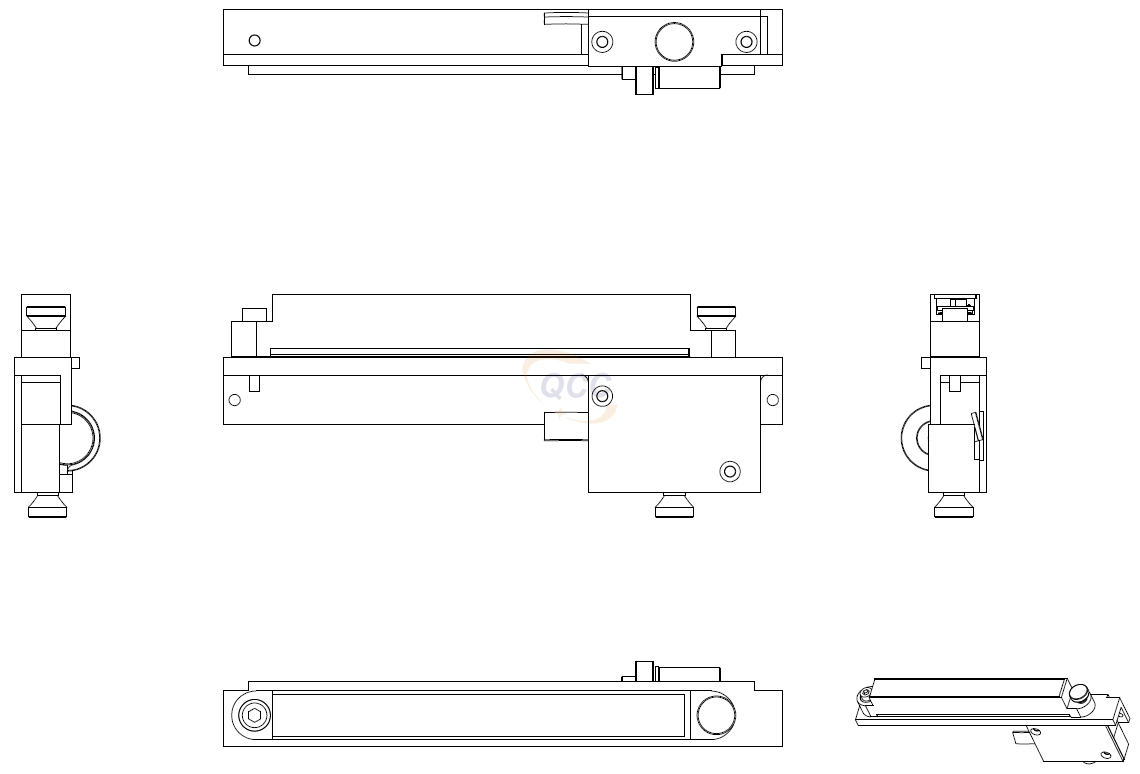

QC501-MH640结构尺寸图（图像采集卡分离）
2.3 相机接口说明（表二）
| 序号 | 名称 | 引脚 | 定义 | 说 明 | 隔离 | 输入/输出参数 |
| JC1 | 电源/IO | 1 | VCC | 电源输入 | 24.0V电源输入 | |
| 接口 | 2 | GND | 电源/信号 地 | |||
| 3 | IO1 | 外触发信号输入 | 非隔离 | 3.3V—24.0信号输入 | ||
| 4 | IO2 | 控制信号输出 | NPN集电极开路 | |||
| JC2 | 网口 | RJ45 | ||||
2.4 PC机软件配置要求
为了确保相机设备的运行效率和稳定性，上位机（PC机）选型要求如下：
Intel Core i3 4.0GHz及以上CPU；
8GB DDR3及以上内存；
硬盘根据图像存储需求而定，一般推荐500GB及以上硬盘空间。
2.5 系统供电配置要求
AC-DC或DC-DC电源给相机供电，要求DC +24V—1A的稳定供电。
为了增强系统运行的可靠性和稳定性，请提供单独的电源模块给相机供电，避免电机启动瞬间或运行过程中的干扰。
